您當前的位置:首頁 / 產品展示 / 自力式壓力調節閥 / V230D01Y溫州自力式壓力調節閥
所屬分類： 自力式壓力調節閥

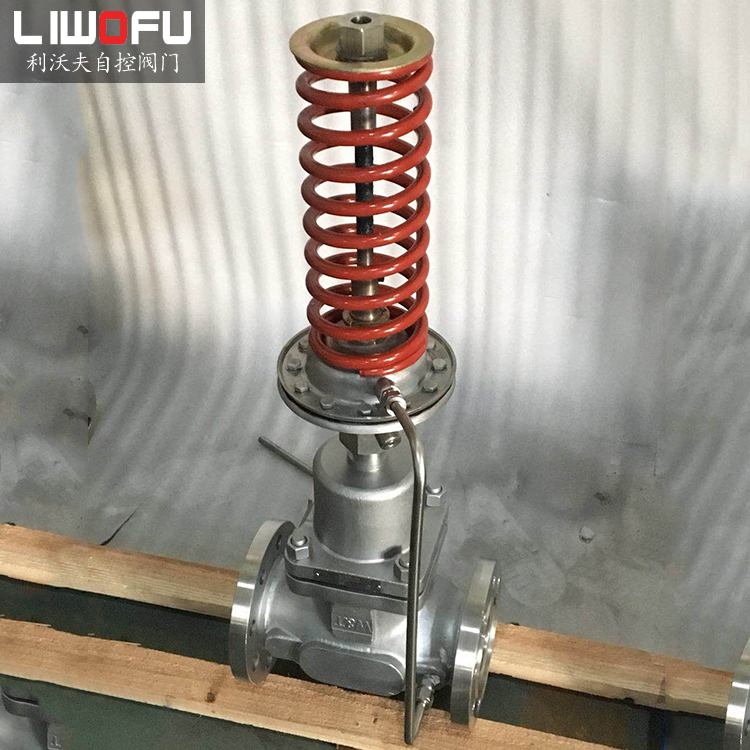

V230D01Y溫州自力式壓力調節閥由一個控制閥、兩個執行機構和兩個設定壓力的彈簧組成。適用于控制非腐蝕性液體、氣體、蒸汽和系統管道中的壓力或壓差。自力式壓力調節閥按照優先動作原則運行，不能同時控制兩個參數。
產品詳情
V230D01Y溫州自力式壓力調節閥由一個控制閥、兩個執行機構和兩個設定壓力的彈簧組成。適用于控制非腐蝕性液體、氣體、蒸汽和系統管道中的壓力或壓差。自力式壓力調節閥按照優先動作原則運行，不能同時控制兩個參數。
V230D01Y溫州自力式壓力調節閥的主要功能如下：
1、壓力平衡，靈敏度高；
2、噪音低，性能可靠，免維護；
3、標準模塊化設計；
4、可通過組裝控制多種組合。
執行器主要技術參數
型號 | V230D01(D03) | V231D01(D03) | V230D02(D04) | V231D02(D04) | ||||
很好面積cm2 | 32※ | 80※ | 250 | 630 | 32※ | 80※ | 250 | 630 |
壓力設定范圍MPa | 0.3～1.2 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 | 0.3～1.1 | 0.1～0.5 | 0.015～0.12 | 0.005～0.035 |
0.8～1.6 | 0.05～0.3 | 0.01～0.07 | 1.0～1.6 | 0.05～0.25 | 0.01～0.06 | |||
保證壓力閥正常工作*小壓差A(yù)PMPa | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.05 |
允許上、下膜室之間**壓差MPa | 2 | 1.25 | 0.4 | 0.15 | 2 | 1.25 | 0.4 | 0.15 |
行程mm | 18 | 18 | 23 | 23 | 18 | 18 | 23 | 23 |
材質 | 膜片：EPDM或FKM夾纖維；膜蓋：鋼板鍍鋅 | |||||||
控制管線、接頭 | 銅管或鋼管10X1;卡套式接頭R1/4" | |||||||
注：
1、該壓力設定范圍不適用于DN150～250;
2、EPDM適用于水、蒸汽和氣體介質，F(xiàn)KM適用于油、水、蒸汽及氣體介質，訂貨時應注明介質種類。
工作溫度與允許介質壓力的關系
材料 | 公稱壓力 MPa | 介質工作溫度℃ | |||||||||||||
0.6 | 0. 6 | 0.49 | 0.44 | ||||||||||||
HT200 | 1.6 | 1. 6 | 1.27 | 1.09 | |||||||||||
4 | 4 | 3.7 | 3.3 | 3. 0 | 2.8 | 2. 3 | 1.8 | ||||||||
ZG230～450 | 6.4 | 6.4 | 5.9 | 5.2 | 4. 7 | 4.1 | 3. 7 | 2.9 | |||||||
0.6 | 0.6 | 0.56 | 0.5 | 0.45 | 0.4 | 0. 36 | 0.32 | 0.28 | 0.25 | ||||||
ZG1Cr18Ni9Ti | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1 | 0.9 | 0.8 | 0.7 | 0.64 | |||||
4 | 4 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 2 | 1.8 | 1.6 | ||||||
6.4 | 6.4 | 5.6 | 5 | 4.5 | 4 | 3.6 | 3.2 | 2.8 | 2.5 | ||||||
主要零件材料的使用溫度范圍
材 料 | 溫度范圍℃ | 備注 |
HT200 | -20～200 | |
QT400-18、 QT400-15 | -20～350 | |
ZG230-450 | -40～450 | |
ZG1Cr18Ni9Ti、 ZC0Cr18Ni12Mo2Ti | -250～550 | |
2Cr13 | -20～450 | |
1Cr18Ni9 | -196～550 | |
0Cr18Ni12Mo2Ti | -196～600 | |
聚四氟乙烯 | -40～200 | |
碳纖維 | -120～350 | |
柔性石墨 | -200～600 | |
5860膠夾480D551棉綸帆布 | -40 ～80 |
