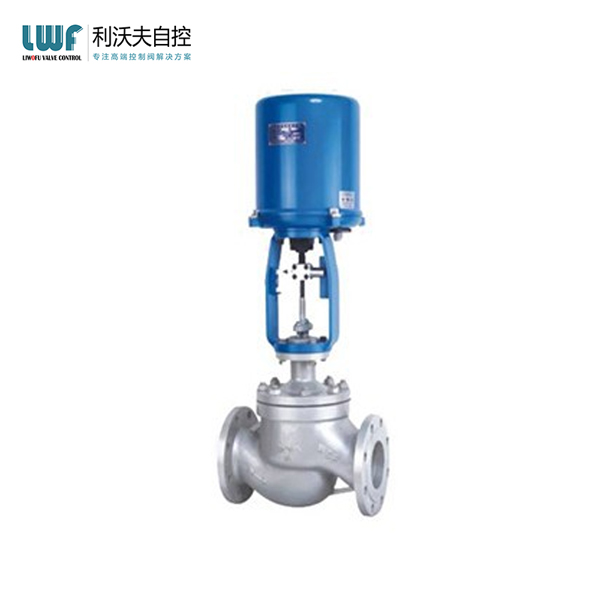

DCB電動平衡籠式調節閥

DCB電動平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。DCB電動平衡籠式調節閥閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

DCB電動平衡籠式調節閥概述

DCB電動平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。電動籠式調節閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼、使其壓降損失小、流量大、可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。

電動籠式調節閥的動態穩定性好，噪音低，空化氣蝕小。

DCB電動平衡籠式調節閥主要技術參數

電動平衡籠式調節閥閥體部分

閥體型式		直通單座鑄造球型閥
公稱通徑		32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長ⅢI型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

電動平衡籠式調節閥閥內件部分

閥芯形式	壓力平衡式閥芯
流量特性	等百分比特性、線性特性
材料	不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

電動平衡籠式調節閥執行機構部分

執行器型式		DKZ系列、381L系列、SKZ系列、PSL系列
輸入信號	DKZ執行機構	Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω）
	381L執行機構	4～20mA·DC或1～5V（輸入電阻250Ω）
	SKZ執行機構	4～20mA·DC、1～5V DC
	PSL執行機構	4～20mA·DC
電源電壓	DKZ執行機構	220V，50Hz
	381L執行機構	220V，50/60Hz
	SKZ執行機構	單相控制220V·50Hz
	PSL執行機構	單相控制220V·50Hz；三相控制380V，50Hz
手動機構		DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪
作用形式		電關式或電開式

電動平衡籠式調節閥主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
回差		配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差		配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
可調范圍		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
