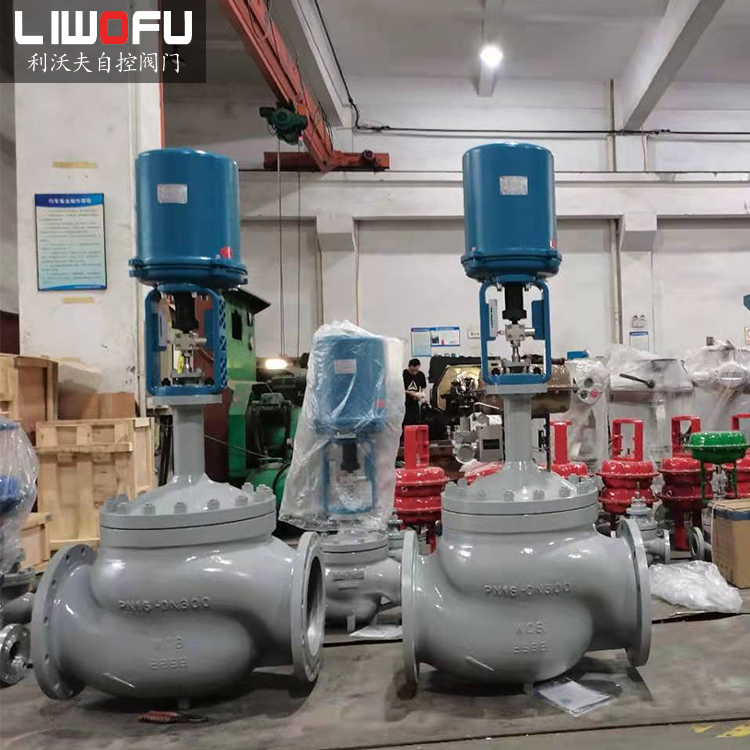

高溫電動調節閥

高溫電動調節閥由低流阻直通式單座閥和381L系列執行機構組成。電動執行器帶有伺服放大器，無需配備伺服放大器，輸入控制信號（4-20mADC或1-5VDC）和單相電源即可控制運行，壓力和可調節流速、溫度、液位等參數。電動調節閥具有體積小、重量輕、連接方便、流量大、調節精度高等特點。高溫調節閥廣泛用于流量大、溫度高、泄漏少的場合。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

高溫電動調節閥產品特點

高溫電動調節閥具有密封、結構緊湊、重量輕、維修方便等優點。它由智能集成執行器和低流阻調節閥體組成。配備3810系列（或PSL系列）電動執行器和精密調節閥體，具備送衣功能，接受統一的4-20mA或1-5V?直流標準信號，支持電流信號高溫電動調節閥，是線性位移，自動控制調節閥的開度，以連續控制管道內流體的壓力、流量、溫度、液位等工藝參數，調節到。調節機構采用平衡閥塞結構，具有閥門穩定性好、抗振、噪音低、溫度敏感性低、允許壓差小、耐高溫等特點。

高溫電動調節閥工作原理

3810L型或PSL型直行程全電動執行機構是高溫電動調節閥的驅動裝置，采用一體化結構設計，由AC220V電源電壓驅動。直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10VDC）轉換為輸入信號對應的位移高溫調節閥線性往復運動打開閥芯更換零件，所以看起來像這個：輸入信號對應特定位置開度，實現比例運算。

高溫電動調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		高溫型(+250～+450℃)、特殊定制
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

高溫電動調節閥性能指標

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0
回差%			配381L±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			50：1

高溫電動調節閥主要零件材料表

零件名稱	零件材料
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
墊片	304	304	316	316L
閥座/套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
密封中墊	PTFE、柔性石墨、對位聚苯
閥蓋	304	304	316	316L
閥桿	304	304	316	316L
密封填料	PTFE、柔性石墨
填料壓蓋	304	304	316	316L
