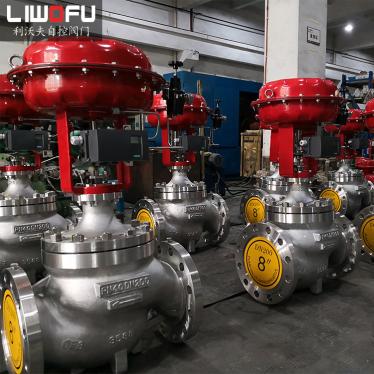

ZJHN氣動薄膜雙座調節閥

ZJHN氣動薄膜雙座調節閥采用雙數導向結構，配備多彈簧作動機構?？烧{(diào)式閥門具有結構緊湊、重量輕、動作靈敏、閥門容量大、流量特性準確、拆裝方便等優點。氣動調節閥?廣泛用于Jing確控制氣體、液體、蒸汽和其他介質的壓力、流量、溫度和液位等工藝參數，以保持特定值。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZJHN氣動薄膜雙座調節閥采用雙數導向結構，配備多彈簧作動機構?？烧{(diào)式閥門具有結構緊湊、重量輕、動作靈敏、閥門容量大、流量特性準確、拆裝方便等優點。氣動調節閥廣泛用于Jing確控制氣體、液體、蒸汽和其他介質的壓力、流量、溫度和液位等工藝參數，以保持特定值。氣動薄膜雙座調節閥特別適用于壓差大、允許泄漏量大和介質不是很干凈的場合。

氣動薄膜雙座調節閥產品有標準型、波紋管密封型、夾套保溫型。氣動薄膜調節閥公稱壓力等級為PN16、40、64、閥體直徑范圍為DN25～400。雙座調節閥適用于-250°C到+560°C范圍內的流體溫度。流量特性為線性或百分比，多種規格可供選擇。

氣動薄膜雙座調節閥在閥體上有兩個閥座。流體從閥芯的上下密封面流出。不成比例的受力小，結構平衡性好，可承受較大的壓力。區別。這種調節閥適用于大壓差、高流量和不嚴格的泄漏要求。氣動雙座調節閥廣泛應用于石油化工、制藥、冶金、電廠等工業部門控制氣體、液體、蒸汽等介質。

ZJHN氣動薄膜雙座調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

ZJHN氣動薄膜雙座調節閥技術參數

公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數kv			10	16	25	40	63	100	250	250	400	630	100	1600	2700
公稱壓力MPa			1.64.06.4
行　程mm			16		25		40			63			100
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線、等百分比
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產
閥體材質	PN (MPa)	1.6	WCB(ZG230-450)CF3CF8CF8M
		4.0,6.0	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M
上閥蓋型式			普通式（常溫型），熱片式（中溫型）
可調比			30:1
氣源接頭			M16×1.5

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
