您當前的位置:首頁 / 產品展示 / 切斷閥 / ZSPC氣動活塞切斷閥
所屬分類： 切斷閥

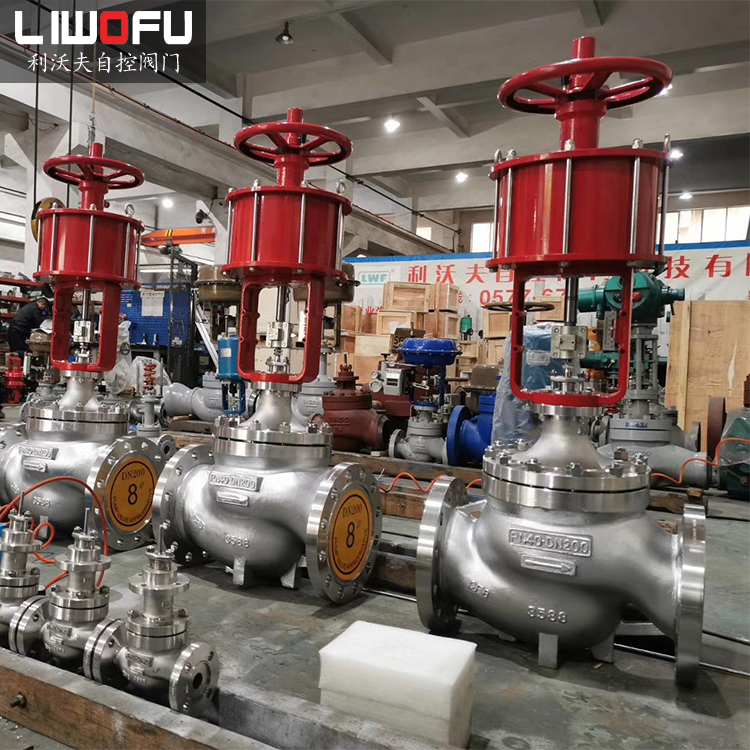

ZSPC氣動活塞切斷閥由切斷機構和氣動活塞執行器組成。切斷機構為直單座形，DN20閥芯為單導軌，DN25-200閥芯為雙導軌，具有結構簡單、操作方便、使用可靠、速度快等特點。
產品詳情
ZSPC氣動活塞切斷閥由切斷機構和氣動活塞執行器組成。切斷機構為直單座形，DN20閥芯為單導軌，DN25-200閥芯為雙導軌，具有結構簡單、操作方便、使用可靠、速度快等特點。打開和關閉。它主要用于不含雜質和顆粒的液體和氣體介質，因此它需要自動控制系統的快速嚴格關閉和快速排氣。
ZSPC氣動活塞切斷閥由國產氣動多彈簧活塞執行機構和低流阻雙密封結構的切斷閥組成。執行器具有運行速度快、推力大、自復位功能、手動操作機構。閥體流道通暢，流量系數大，閥芯和閥座采用彈性、剛性的級聯雙密封。創新Du特的結構使該產品成為一種高速運轉、關斷嚴密、可靠的新型高性能切斷閥。
ZSPC氣動活塞切斷閥由氣動活塞執行機構和直行程調節機構組成，其中心由支架連接。氣動活塞切斷閥根據調節機構的不同，可分為直通單座切斷閥、直通套筒切斷閥、二位三通切斷閥三種型式。氣動切斷閥有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。單執行器允許整機分為氣閉式（水平管道連接）和氣開式（水平管道切割）。
氣動活塞切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。當信號壓力為零時，彈簧的預緊力（僅單作用）使閥芯處于初始狀態（常開或常閉）。當執行機構收到信號壓力（0.4-0.6MPa）時，活塞推力，彈簧壓縮，推動推桿、閥體和閥芯到位置，閥門全開或全關。它提供對管道中媒體的連接和斷開或管道之間切換的控制。配備二位三通電磁閥，使活塞式切斷閥的控制更加方便和容易。
氣動活塞式切斷閥外形尺寸表
| 公稱通徑DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
| 4.0 | 650 | ||||||||||
| 6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
| H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
| 不帶手輪 | H1 | 常溫型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
| 中溫型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
| 帶手輪 | H1 | 常溫型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
| 中溫型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
| H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
| H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
