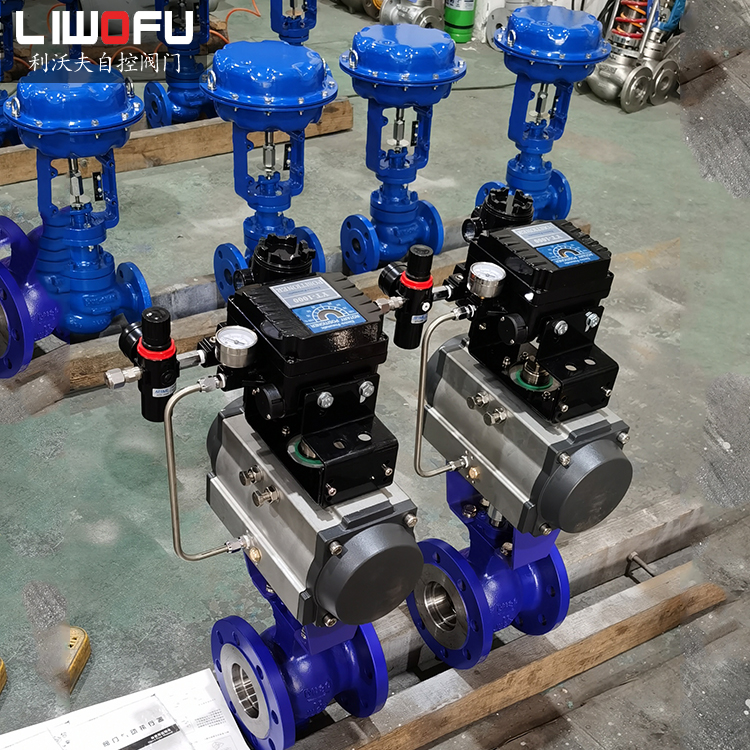

氣動V型調節閥

氣動V型調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；氣動V型調節閥主要特點是結構緊湊，體積小，可豎臥安裝等優點。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動V型調節閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節；V型閥芯zui適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。

氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

氣動V型調節閥主要特點是結構緊湊，體積小，可豎臥安裝等優點。具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供Jing確的控制。

氣動V型調節閥主要技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（kv）	25	50	65	80	135	215	308	525	960	1580	2525	3165
公稱壓力PN	Mpa		1.6,2.5,4.0,6.4(6.3)/2.0,5.0,11.0
	Bar		16,25,40,64(63)/20,50,110
	Lb		ANSI:Class150、Class300、Class600
流量特性	近似等百分比
閥芯轉角（度）	0o±3o到90o±3o（可調）
操作氣壓力（MPa）	雙作用0.4~0.8單作用0.4~1.0
適用工作溫度（oC）	軟密封：PTFE（-30~150）、增強PTFE（-40~200）、對位聚苯（-40~300）、硬密封-250~450
允許壓差（MPa）	為介質工作壓力
允許泄漏量等級	軟密封VI級(或無泄漏)硬密封IV級
動作時間（S）	0.5~7（詳見附表）
執行機構輸出力矩（Nm）	5.9~8000
執行機構操作壓力	0.4—0.7Mpa
