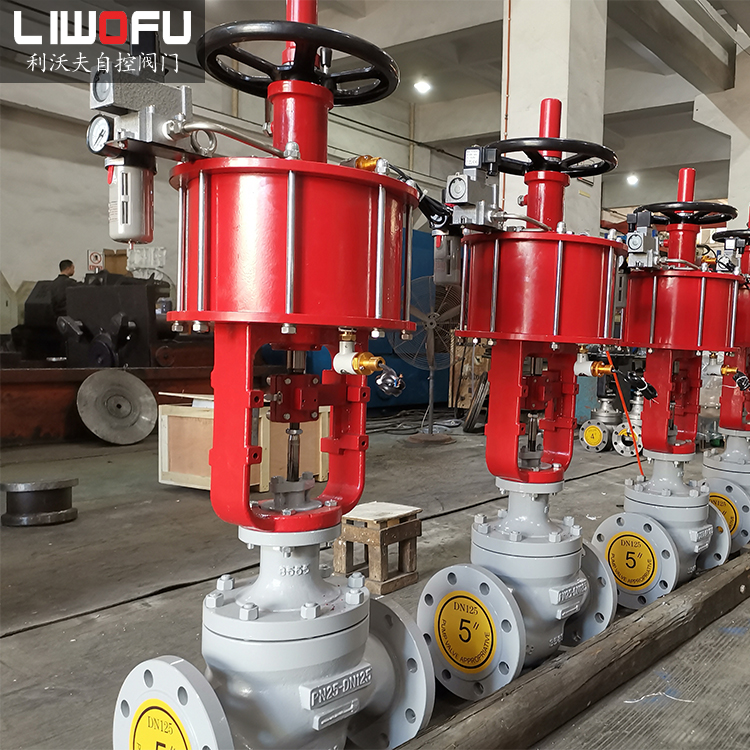

氣動活塞式切斷閥

所屬分類：切斷閥

氣動活塞式切斷閥由氣動活塞執行機構和直行程調節機構組成，中心在支架側面。氣動活塞式切斷閥根據調節機構的形狀可分為直通式單座切斷閥（ZSQP型）和直通套筒切斷閥（ZSQM型）三種。)，以及一個二位三通切斷閥（ZSQN型）。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動活塞執行器有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。采用單作用執行機構，整機的運行方式可分為氣閉（水平管路連接）和氣開（水平管路斷開）。

氣動活塞式切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。氣動活塞式切斷閥采用平衡閥芯，可增大截止壓差。二位三通切斷閥采用四通閥體，帶有三個流路口，特別適用于2個流路之間的切換。

氣動活塞式切斷閥主要技術參數

氣動活塞式切斷閥閥體

閥體形式	直通鑄造閥體
公稱通徑	DN20～100mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa(國標)；ANSI 150、300LB(美標) ；JIS 10、20、30K(日標)
法蘭標準	GB、JB、ANSI、JIS、HG等
連接形式	法蘭式 (RF、FF)
閥蓋形式	(常溫型) 標準型
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

氣動活塞式切斷閥主要性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100
額定流量系數Kv		7	11	20	30	48	75	120	190
額定行程 mm		8			12		20		25
氣缸直徑 mm		75			100		150
允許泄露量	硬密封	單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量
	軟密封	VI 級
允許壓差MPa		≤公稱壓力
信號壓力KPa		0 或 400 ～ 600

氣動活塞式切斷閥主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.5～0.7MPa
