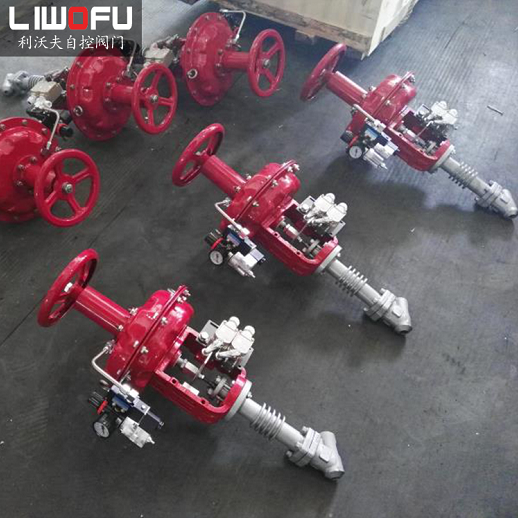

氣動Y形疏水閥結構特點有哪些？

發布日期：[2021-08-09] 本文關鍵詞：氣動Y形疏水閥,氣動疏水閥點擊率：

氣動疏水閥是針對火力發電廠設備排水而專門開發制造的新一代蒸汽疏水閥。本產品接近線性流設計，減少流阻，二次節流原理和沖刷。并延長壽命。閥芯和閥座采用硬質合金制成，內泄漏為VI級以下。可拆式腔體密封設計，防止外漏，維護方便。氣動疏水閥也可用于易燃易爆的場合。設備的信號關閉或打開閥門以滿足控制參數對控制系統或調諧的使用要求。因此被廣泛應用于火力發電廠等行業的遠程控制。

氣動疏水閥由閥蓋和填料函組成，便于快速拆卸和現場維護。傾斜閥桿的結構和Du特的流道形狀設計使介質更接近直線。氣動疏水閥有自己的Cv值，因此壓降比其他類型的閥門低。疏水閥閥體采用特殊加工的硬質合金密封面（整個密封面硬化），使結構更加緊湊。錐形密封面設計，軸向力小，密封可靠，壽命長。

ZMQSY氣動Y形疏水閥結構特點

1、氣動Y型疏水閥的上部由閥蓋和填料函組成，便于快速拆卸和現場維修。傾斜閥桿的結構和Du特的流道形狀設計使介質更接近直線。該閥門有自己的Cv值，因此壓降比其他類型的閥門低。

2、閥體表面采用特殊加工的硬質合金密封面（密封面表面整體硬化），使結構更加緊湊。錐形密封面設計，軸向力小，密封可靠，壽命長。

3、氣動疏水閥閥體中心腔引導的閥縫內有兩個導向環。疏水閥裂紋的頂部和底部同時被引導。堵塞、表面劃痕、閥桿彎曲和閥門現象不當用力引起的閥瓣振動。閥瓣底部的導向環可以讓90%流體幾乎筆直通過，很好消除側面碰撞帶來的所有不利影響。這些特點使該閥門非常適用于發電廠蒸汽的快速“排水”和“排水”系統。

4、閥門裂紋密封面采用硬質合金焊接，具有機械性能、耐磨、耐沖刷性能，能保持氣動疏水閥的長壽命。

5、氣動疏水閥閥桿填料采用進口專用填料，防漏效果zui佳，經久耐用，拆裝方便。填料函與閥體之間的密封采用卡箍316高目柔性石墨墊片。疏水閥以預定的扭矩組裝，安全、可靠且防漏。

6、氣動裝置用作執行器，以準確、安全、很好地控制閥門。

7、填料函經過特殊設計，保證足夠的強度和優良的熱性能。
