自力式壓力調節閥閥前和閥后控制有哪些區別

發布日期：[2022-09-06] 本文關鍵詞：自力式壓力調節閥點擊率：

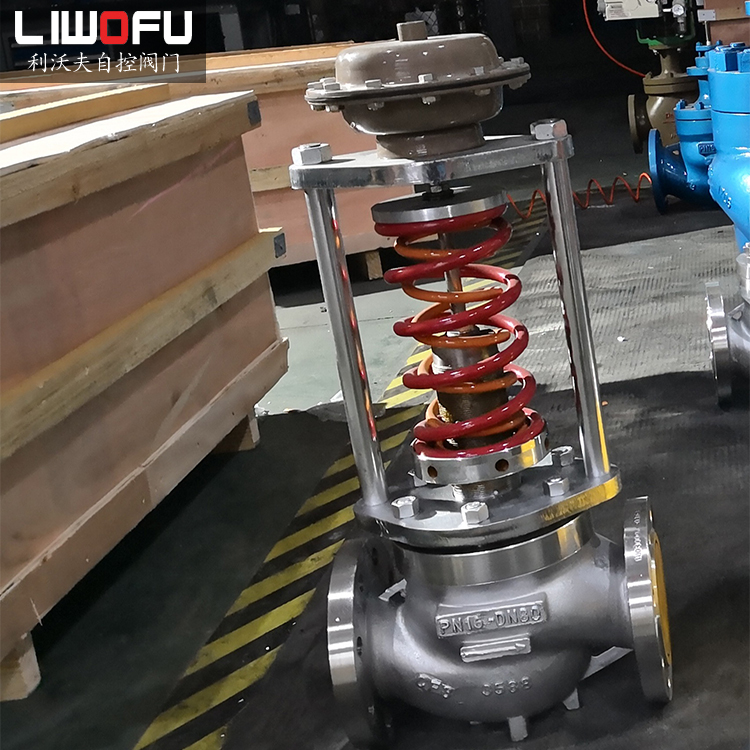

自力式壓力調節閥是一種自動恒定壓差的水力工況平衡用閥，應用于供熱。中央空調等水系統中，支持被控系統各用戶末端裝置的自主調節消除管網壓力。自力式壓力調節閥可分為自力式閥前壓力調節閥和自力式閥后壓力調節閥，接下來利沃夫自力式壓力調節閥廠家?guī)阋黄饋砹私庖幌伦粤κ介y前壓力調節閥和自力式閥后壓力調節閥有什么區別。

　　閥前自力式調節閥導管取閥前，一般是穩定閥前壓力，控制閥門前面的介質，顧稱之為穩壓泄壓閥，閥后式自力式調節閥導管取閥后，適用于調壓、減壓系統，將閥前不穩定壓力，通過調節閥的作用調節在一個穩定的范圍，防止閥后系統超壓，介質流量浪費等情況。

　　自力式閥前壓力調節閥

　　自力式閥后壓力調節閥工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。

　　當閥前壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座的方向移動，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積增大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用方向與上述相反，這就是自力式（閥前）壓力調節閥的工作原理。

　　當需要改變閥前壓力P1的設定值時，可調整調節螺母。

　　自力式閥后壓力調節閥

　　自力式閥后壓力調節閥工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。

　　當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是自力式（閥后）壓力調節閥的工作原理。本類閥門在管道中一般應當水平安裝。

　　當需要改變閥后壓力P2的設定值時，可調整調節螺母。
