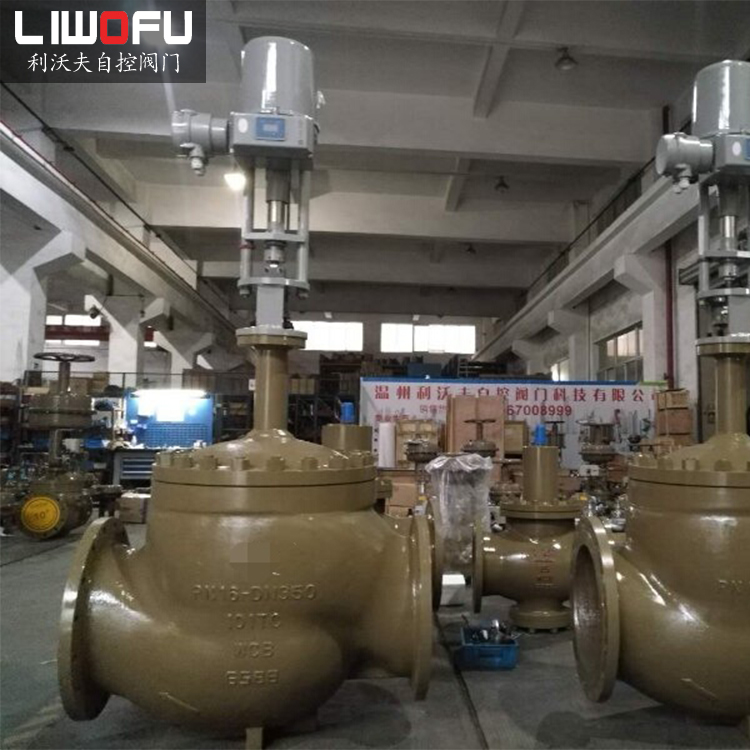

電動調節閥是由調節閥體配以不同的電動執行器組成的工業現場執行儀表,它接受調節器輸出的4-20mA或者脈沖信號,來進行閉環控制,實現對流量、壓力、溫度、液位等參數的自動控制,并且可以選擇智能型電動執行器,與DCS、PLC等實現數字傳輸,組成更加智能的控制系統。電動調節閥的電源電壓有220V和380V兩種,電動調節閥,電動單座調節閥,電動小流量調節閥的流量特性有等百分比、線性、快等三種。
電動調節閥如何選擇合適的口徑大小:
口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時,都要對調節閥進行Cv計算,并提供調節閥設計說明書。從電動調節閥的Cv計算到閥的口徑確定,一般需經以下步驟:
1計算流量的確定?,F(xiàn)有的生產能力、設備負荷及介質的狀況,決定計算流量的Qmax和Qmin。
2電動調節閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數),再確定計算壓差。
3計算Cv。根據所調節的介質選擇合適的計算公式和圖表,求得Cmax和Cmin。
4)選用Cv。根據Cmax,在所選擇的產品標準系列中選取>Cmax且與其zui接近的一級C。
5)電動調節閥開度驗算。一般要求zui大計算流量時的開度≯90%,zui小計算流量時的開度≮10%。
6)電動調節閥實際可調比的驗算。一般要求實際可調比≮10。
7)閥座直徑和公稱直徑的確定。驗證合適后,根據C確定。
電動調節閥的選擇是非常細致的工作,不僅要有扎實的專業理論知識,還要有豐富實踐經驗。選擇得好不僅有利于調節控制回路PID參數的整定,使被調參數得到較好地控制效果,也使調節閥的使用壽命大大增長。調節閥的選擇要因地制宜,并非一成不變,要在實踐的過程中不斷總結和創新,特別隨著機電一體化技術、計算機和數字信息技術的應用,電動調節閥的結構功能變得更好、更全面,為選擇電動調節閥提供了極大的方便。
不同的化工介質,選用不同的調節閥,推薦選用氣動調節閥、電動調節閥、自力式壓力調節閥,切斷閥,我們可根據作業工況、經濟情況等綜合考慮推薦選用,咨詢熱線:0577-67008999
