ZXX氣動三通調節閥簡述

ZXX氣動三通調節閥與柱塞形閥芯的襯套導向裝置不同，氣動三通調節閥采用圓柱形薄壁窗形閥芯結構。配備多彈簧致動器，結構緊湊，重量輕，容量小，拆卸和組裝方便。 氣動三通調節閥廣泛用于氣體，液體和其他介質的精密控制，并且將壓力，流量，溫度和液位等過程參數設置為指定值。將得到維護。當通過三通閥將一種流體分為兩條路徑時，或者通過三通閥將兩種流體合并為一種流體時，則適用。

氣動調節閥系列控制閥有兩種類型：三通匯聚和三通分流。公稱壓力為1.6、4.0、6.4MPa，閥體直徑為DN25-200。適用的流體溫度范圍為-60°C + 450°C。泄漏標準為IV級。流動特性為線性和拋物線形。

ZXX氣動三通調節閥特點

1、流體在閥芯上的作用是打開的，因此閥穩定運行。

2、除了閥蓋的外表面和閥座的內表面外，閥芯的側面和閥座的內表面也有導向作用，導向面積大，工作可靠。

3、執行器采用多彈簧結構，與傳統閥門相比，其高度降低了30％，重量降低了30％。

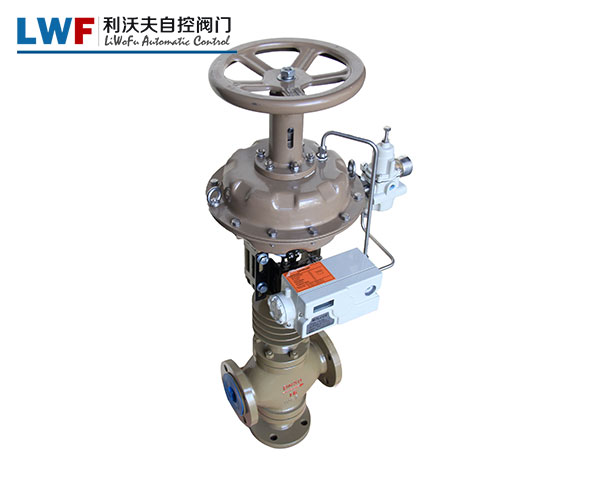

ZXX氣動三通調節閥產品圖展示

ZXX氣動三通調節閥規格與技術參數

ZXX氣動三通調節閥外形尺寸及重量

調節閥廠家相關產品簡介

氣動薄膜三通調節閥特色功能

1、帶有上下雙導閥的兩座控制閥，在運行過程中具有良好的穩定性。

2、有兩個卷盤和閥座。閥體“ 四通”可以輕松地從正向更改為反向，并且可以打開氣體截止閥。

3、閥體是根據流體動力學原理設計的，并且相同截面的流阻值低，標稱流量系數大。

4、不平衡很小，允許較大的壓差。

5、執行器采用多重彈簧結構，可將高度降低30％，重量減少30％。

6、可調范圍大，固有可調比為50。

7、ZXNV波紋管密封調節閥在活動閥桿上形成完整的密封，以防止流體泄漏。

8、ZXNJ型調節閥帶有一個隔熱夾管，該夾管用于液體冷卻，結晶和凝固而導致堵塞的場合。

ZXX型氣動薄膜三通調節閥產品說明

ZXX型氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯結構，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構緊湊、重量輕、體積小、拆裝方便等優點。廣泛應用于Jing確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。

XX系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。

氣動薄膜調節閥產品說明

氣動薄膜調節閥簡稱為調節閥，由執行機構和調節機構構成。調節閥是zui終控制元件的zui廣泛使用的型式。其他的zui終控制元件包括計量泵、調節擋板和百葉窗式擋板(一種蝶閥的變型)、可變斜度的風扇葉片、電流調節裝置以及不同于閥門的電動機定位裝置。盡管調節閥得到廣泛的使用，調節系統中的其它單元大概都沒有像它那樣少的維護工作量。

氣動薄膜套筒調節閥產品參數

ZDLQ電子式電動三通調節閥概述

ZDLQ/X型電子式電動三通調節閥是由3810L型電子式電動執行機構和三通閥調節機構組成。電動執行機構內置伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構有合流和分流兩種作用方式，在某些場合可以替代兩相三通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及減單的配比調節。
