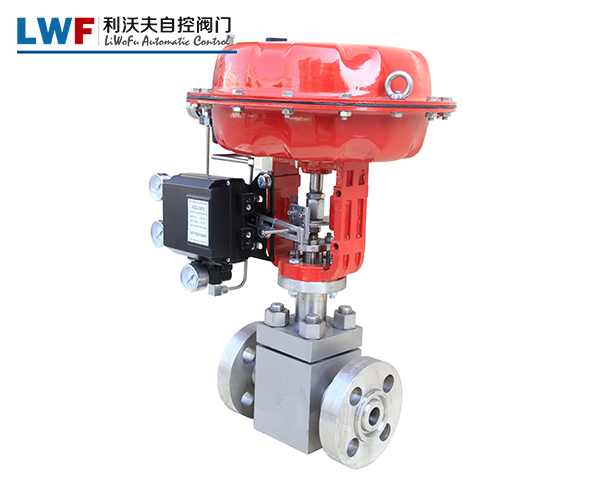

鍋爐給水調節閥是一種高壓差控制閥，具有新的壓力平衡套筒結構。閥組件的套筒和閥芯是多孔的級聯混合結構。流體首先通過套筒窗口進行第一級節流，然后再通過三個連續的級聯節流閥，從而導致較大的壓差和氣密性。良好，流體通道呈S型流線型，流量高，調節閥的動態穩定性好。該閥是火力發電廠鍋爐供水系統中的關鍵調節閥之一、也可應用于石油化工和其他行業的自動控制系統，以控制高壓差流體。它可以配備電動執行器和氣動執行器。

鍋爐給水調節閥功能

閥門的內部組件結構新穎，采用套筒節流閥，可很好控制流量約30 m/s。

節氣門表面與閥座的密封表面分開，很好地保護了密封表面，并實現了出色的密封性能和長壽命。

閥的內部零件由高強度不銹鋼制成，零件的表面經過硬化處理，具有很高的硬度和很強的耐腐蝕性。

閥芯采用壓力平衡結構，以減少作用在閥芯上的流體的不平衡力。

鍋爐給水調節閥具有以下優點

1、閥內組件結構新穎，采用套筒節流，很好控制流速在30m/s左右。

2、節流面與閥座密封面分開，很好保護密封面，密封性能優良，使用壽命長。

3、閥內組件采用高強度不銹鋼制造，零件表面經過硬化處理，硬度可達到HRC70左右，抗沖刷能力強。

4、閥芯采用壓力平衡式結構，減少流體作用在閥芯上的不平衡力。

鍋爐給水調節閥產品結構特點

1、本系列閥門主要由閥體、閥座、閥蕊、套筒、支架及閥桿等組成。

2、與HF.T47H-100型結構相比，本閥作了重大改進，結構更為緊湊。

3、閥蕊裝在套筒內，以套筒內孔為導向，通過閥瓣的上、下移動來改變套筒的流通面積，從而調節流量。

4、套筒設計出不同的流通面積形式，可滿足不同的流通能力。

5、電子式直行程角型調節閥拆卸方便，閥內組件更換、維修簡單。

鍋爐給水調節閥主要零件的材料說明

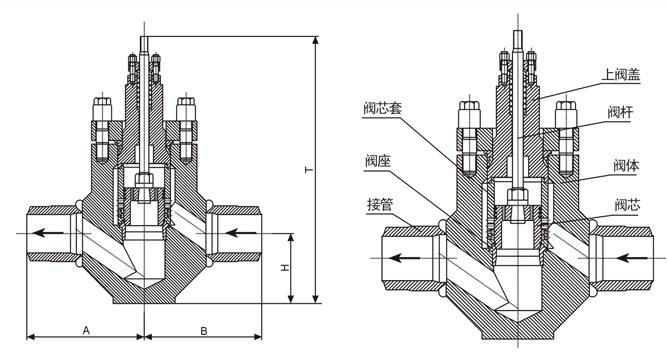

鍋爐給水調節閥結構圖

鍋爐給水調節閥KV值和行程

鍋爐給水調節閥外形尺寸
